水冷板氦檢是新能源電池行業常用額防泄漏檢測方式，在測試過程中發現，對管口的密封連接是個難題。格雷希爾GripSeal氦檢快速密封接頭經過研究設計，能夠解決部分水冷板氦檢要求，幫助生產企業完成測試，確保產品質量。

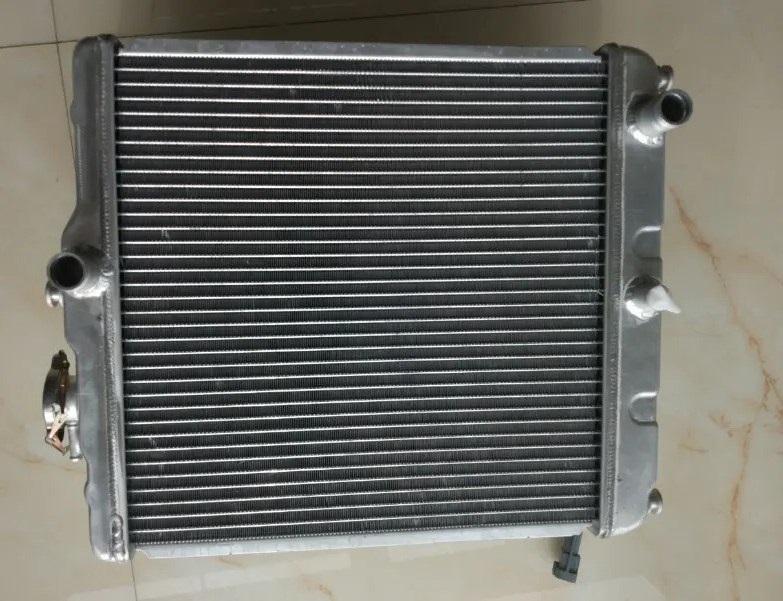

考慮到水冷板的散熱性和盡量減輕重量，大多數水冷板采用鋁合金材質。測試壓力通常在1Bar-6Bar或高壓測試到40Bar左右，氦檢測試需要在真空箱中進行。先將水冷板內的空氣抽出，再通入氦氣，進行相應的氦檢測試。在這個過程中會涉及，快速密封連接，負壓，正壓等。

根據多家水冷板生產檢測廠家描述，我們總結水冷板氦檢管口密封連接方案幾個難點：

1、氦氣分子更小，檢測要求更高，需要密封接頭有更高的密封性能；

2、測試需在真空箱中進行，目前大多數真空箱沒有設置氦氣外的其他氣源接口，無持續驅動壓力，直插式接頭無法維持密封狀態；

3、水冷板管件壁厚較薄，且為鋁合金材質，容易產生劃痕，手動接頭彎折時的側向力可能會導致水冷板接口垂直度問題；

格雷希爾GripSeal氦檢快速密封連接解決方案：

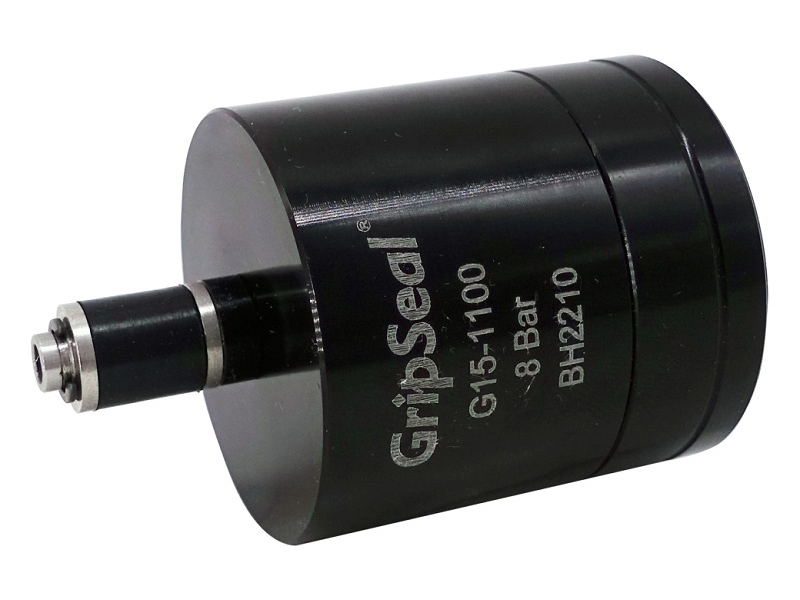

格雷希爾GripSeal工程師推薦使用氣動接頭G15系列，首先確保其密封性符合氦檢要求，并且密封圈柔性接觸管壁不會產生壓痕或劃痕。氣動驅動，無須施加其他側向力，所以避免影響垂直度的問題。存在的問題是，無持續驅動氣源如何維持密封圈膨脹。格雷希爾GripSeal工程師憑借豐富的落地應用經驗，給出綜合方案。

在氣動快速密封接頭G15系列的基礎上配合“自封閥”。使用方法是在氦檢密封接頭G15系列的驅動口安裝一個自封閥，能夠讓其在氣源斷開的時候保持內部壓力，從而確保密封圈的膨脹密封。測試完成，需要泄壓時只需推一下自封閥前端卡鎖。通氣時配合相應的母頭即可快插式驅動。

至此解決了水冷板氦檢測試時的密封連接難題，讓測試能夠穩定進行，操作簡便，效率高。
